通信網絡設備安裝工程是通訊工程建設的核心環節，其施工質量直接影響網絡的穩定性、性能和覆蓋效果。本文將通過圖解方式，系統闡述典型的施工工藝流程與關鍵技術要點。

一、 施工前準備階段

1. 勘察設計：依據設計圖紙，現場復核機房/站點環境，包括空間尺寸、承重、供電、接地、空調、走線架/槽道等條件，確保滿足設備安裝要求。
![勘察設計示意圖]（此處為示意圖描述：工程師持圖紙在機房內測量比對）

1. 物料準備：核對設備（如機柜、交換機、路由器、傳輸設備、BBU、RRU、天線等）、線纜（電源線、信號線、光纖）、輔材（標簽、扎帶、螺釘、保護套管）的型號、數量及合格證明。
2. 技術交底與安全培訓：對施工人員進行方案、工藝及安全規范交底，明確分工與職責。

二、 設備安裝階段

1. 基礎設施安裝：
- 機柜/機架安裝：根據設計位置，用地板螺栓或支架牢固固定，確保垂直度與水平度。多柜并排時應對齊，頂部及底部需加固。
![機柜安裝示意圖]（圖示：使用水平尺校準機柜，并用螺栓固定于地面）

- 接地系統安裝：安裝接地排（匯流排），采用規定截面積的黃綠色接地線，將機柜、設備、電源、走線架等可靠連接至機房總地線，接地電阻須符合規范（通?！?Ω）。
![接地安裝示意圖]（圖示：展示從設備到機柜接地排，再到總接地端的星型或網狀連接）

2. 設備上架與固定：
- 將主設備（如核心交換機、服務器）、配線架、電源模塊等按設計圖紙順序安裝至機柜指定U位，使用配套螺釘前后固定，確保設備穩固、散熱空間充足。
![設備上架示意圖]（圖示：設備滑入機柜導軌并用螺釘緊固）

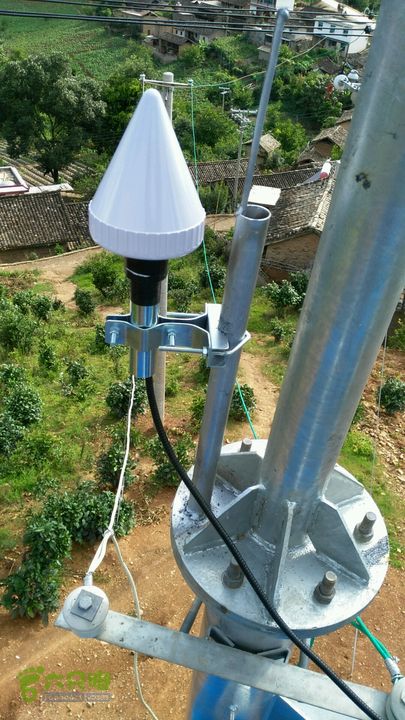

• 無線設備（如RRU、天線）需在鐵塔或抱桿上按設計方位角、下傾角牢固安裝，做好防水密封。

三、 線纜布放與成端階段

1. 線纜布放：
- 路由規劃：電源線、信號線、光纖應分開布放，保持平行間距，避免交叉纏繞。沿走線架、槽道規范路由，橫平豎直，綁扎整齊。
![線纜布放示意圖]（圖示：機柜頂部走線架上，不同線纜分類、分層綁扎）

• 操作要求：線纜彎曲半徑應符合規范（如光纖≥動態10倍/靜態15倍直徑），避免過度拉扯、踩踏。饋線等射頻電纜布放需注意最小彎曲半徑和防水處理。

1. 線纜成端與連接：

• 電源線連接：按規范進行壓接或端子連接，確保牢固，火線、零線、地線標識清晰，接入配電單元（PDU）或空開。

- 信號線/光纖連接：網線按T568A/B標準制作水晶頭，光纖采用熔接或快速連接器成端，插入相應設備端口。所有連接需可靠、到位。
![光纖熔接示意圖]（圖示：熔接機正在熔接光纖，熱縮管保護熔接點）

• 標簽標識：所有線纜兩端、設備端口均需粘貼清晰、持久的標簽，標明起止點、用途等信息，便于后期維護。

四、 設備加電與調試階段

1. 加電前檢查：全面檢查所有連接，確保無短路、錯接、漏接，接地良好，電壓符合要求。
2. 分級加電：遵循“先外圍后核心”、“先電源后設備”原則，逐級上電，觀察設備指示燈狀態是否正常。
3. 系統調試：

• 通過網管或命令行（CLI）登錄設備，加載配置軟件/數據。

• 進行單機調試（如端口自檢、協議啟動）、系統聯調（如路由協議、業務開通）。

- 進行性能測試（如吞吐量、時延、丟包率）與功能驗證，確保達到設計指標。
![網管調試示意圖]（圖示：工程師在網管系統上監控設備狀態與業務性能）

五、 測試驗收與文檔歸檔

1. 竣工測試：依據合同與規范，進行全面的性能測試、冗余倒換測試等，形成測試報告。
2. 現場清理：清理施工廢棄物，恢復現場整潔。
3. 文檔歸檔：整理并提交完整的竣工資料，包括但不限于：竣工圖紙、設備配置清單、測試報告、操作維護手冊等。

工藝要點：
通信網絡設備安裝施工，必須遵循“規范、整齊、可靠、安全”的原則。施工全程應注重細節管理，如牢固的物理固定、規范的布線工藝、清晰的標識系統、完善的接地防雷以及嚴格的測試驗證，這些都是保障通信網絡長期穩定運行的基礎。通過標準化的施工工藝圖解與實施，可以有效提升工程質量與效率，為高性能通信網絡的搭建奠定堅實基礎。
